Sospensioni antivibranti antisfilamento ad omega per soffitti navali

Sospensione antivibrante ad omega


Descrizione

Sospensione antivibrante antisfilamento ad omega adatta al montaggio di (1) strutture metalliche per soffitti.

(2) Carico certificato maggiore di 350 N/sospensione (leggi la news)


Caratteristiche Art. SZO 30-35

Lunghezza 300mm circa
Lunghezza barra filettata M8x250mm
Peso 0,247 kg


Sospensione standard Art. SZO 30-35

Sospensione omega

Caratteristiche Art. SZO 30-35 L

Lunghezza 300mm circa
Lunghezza barra filettata M8x250mm
Peso 0,221 kg

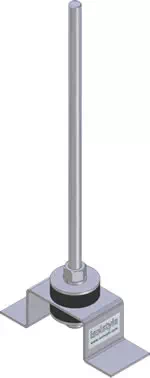

Sospensione light Art. SZO 30-35 L

Sospensione light

Caratteristiche Art. SZO 30-35 TM

Lunghezza 300mm circa
Lunghezza barra filettata M8x250mm
Peso 0,250 kg

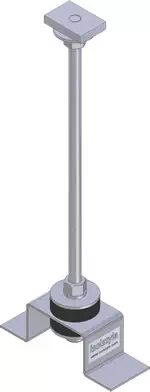

Sospensione testa a martello Art. SZO 30-35 TM

Sospensione testa a martello

Caratteristiche comuni ed opzioni

Attacco con dado a manicotto M8x30mm
Rondelle in gomme speciali con durezza Shore A da 40 a 70
Finitura zincata Cr (VI) free di tutti i componenti o in acciaio inox per l'uso in ambienti speciali.
A richiesta possono essere fornite barre filettate nelle seguenti lunghezze: 100 - 200 - 500 - 1000mm.

Versione inox
Art. SIO 30-35 - Art. SIO 30-35 L - Art. SIO 30-35 TM


Prove effettuate presso laboratorio accreditato SINAL.

Le sospensioni antivibranti devono essere montate perpendicolari alle strutture che sostengono.

Per l'applicazione su acciaio al carbonio, acciaio inox ed alluminio possono essere impiegati perni e boccole a saldare di Nelson saldatura perni®
(leggi la news).


Documentazione

Brochure sospensioni antivibranti ad omega per soffitti navali

Sospensioni antivibranti antisfilamento ad omega per soffitti navali
Rev. 00-17 (file .pdf 439 KB)


Nota

(1) Su strutture in alluminio per prevenire fenomeni di corrosione, utilizzare l'apposita guarnizione.
(2) Fattore di sicurezza 2 (due).

Sospensioni ad omega isolstyle test

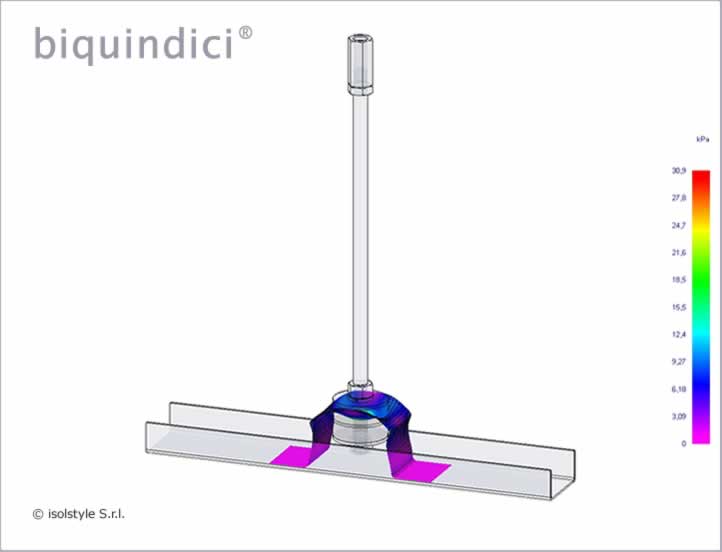

Sospensioni ad omega isolstyle simulazione di carico

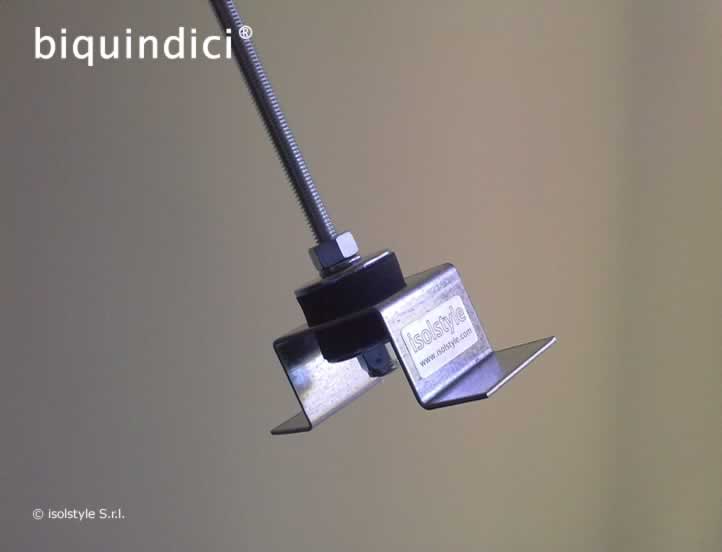

Sospensioni ad omega standard light

Sospensioni ad omega Art, SZO 30-35 con manicotto di prolunga esagonale e controdado

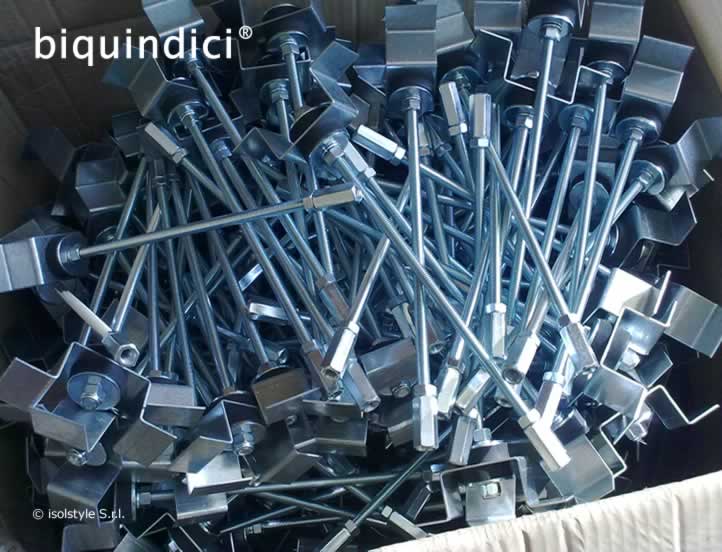

Sospensione ad omega isolstyle

Sospensione ad omega isolstyle


isolstyle® e biquindici® sono marchi registrati da isolstyle S.r.l.
