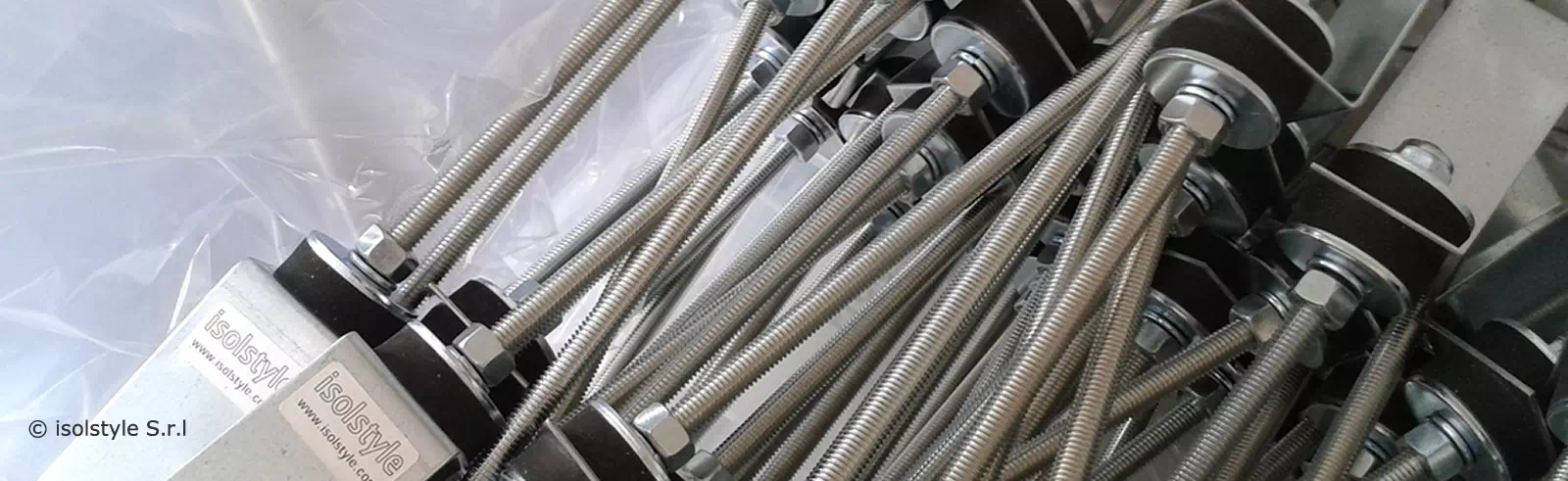

Sospensioni antivibranti antisfilamento per soffitti navali

Sospensione antivibrante ad L (elle)


Descrizione

Sospensione antivibrante antisfilamento ad L (elle) adatta al montaggio di (1) strutture metalliche per soffitti.

(2) Carico certificato maggiore di 300 N/sospensione (leggi la news)


Caratteristiche Art. SZL 78-35

Lunghezza 315mm circa
Lunghezza barra filettata M8x250mm
Peso 0,230 kg


Sospensione standard Art. SZL 78-35

Sospensione L

Caratteristiche Art. SZL 78-35 L

Lunghezza 300mm circa
Lunghezza barra filettata M8x250mm
Peso 0,203 kg


Sospensione light Art. SZL 78-35 L

Sospensione L light

Caratteristiche comuni ed opzioni

Attacco con dado a manicotto M8x30mm
Rondelle in gomme speciali con durezza Shore A da 40 a 70
Finitura zincata Cr (VI) free di tutti i componenti o in acciaio inox per l'uso in ambienti speciali.
A richiesta possono essere fornite barre filettate nelle seguenti lunghezze: 100 - 200 - 500 - 1000mm.

Versione con angolare di spessore maggiorato
Art. SZL2 78-35 - Art. SZL2 30-35 L

Versione inox
Art. SIL 78-35 - Art. SIL 30-35 L


Prove effettuate presso laboratorio accreditato SINAL.

Le sospensioni antivibranti devono essere montate perpendicolari alle strutture che sostengono.

Per l'applicazione su acciaio al carbonio, acciaio inox ed alluminio possono essere impiegati perni e boccole a saldare di Nelson saldatura perni®
(leggi la news).


Documentazione

Brochure sospensioni antivibranti ad L

Sospensioni antivibranti antisfilamento ad L (elle) per soffitti navali
Rev. 00-17 (file .pdf 349 KB)


Nota

(1) Su strutture in alluminio per prevenire fenomeni di corrosione, utilizzare l'apposita guarnizione.
(2) Fattore di sicurezza 2 (due).

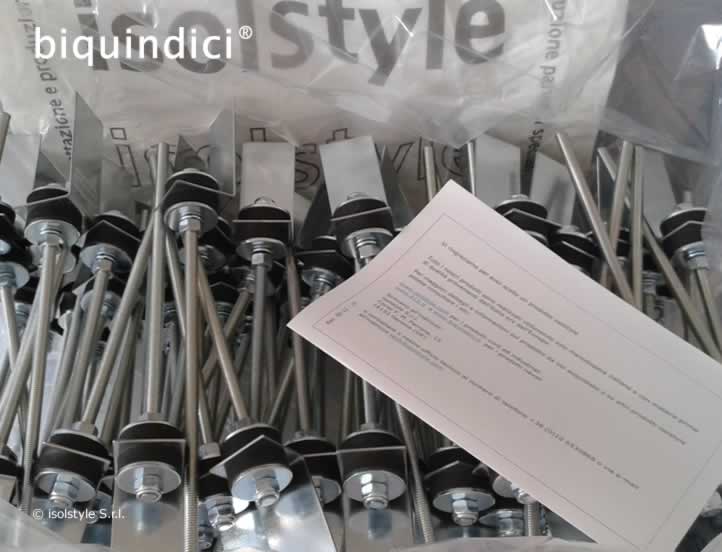

Sospensioni ad elle isolstyle in contenitore di plastica da 100 pezzi

Sospensioni in contenitore di plastica riutilizzabile da 100 pezzi

Sospensioni ad elle light per soffitti

Sospensioni ad elle light per strutture di soffitti

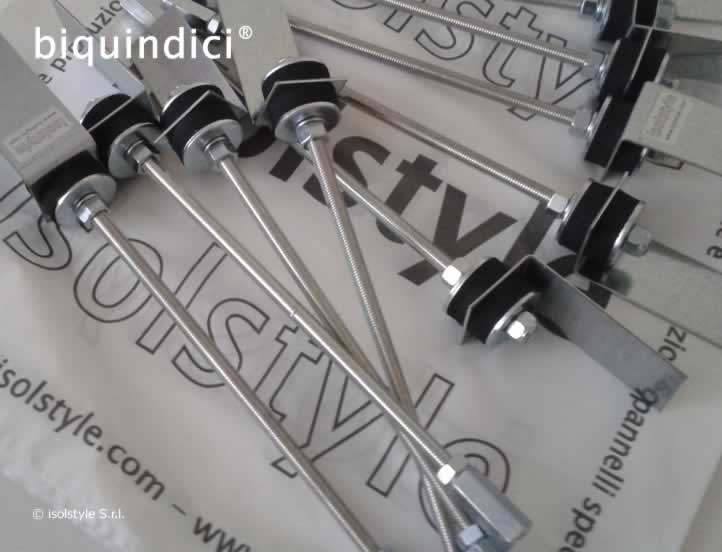

Sospensione soffitto SZL 78-35

Sospensione soffitto SZL 78-35


isolstyle® e biquindici® sono marchi registrati da isolstyle S.r.l.
